家住杭州余杭玉榕莊30-3的張先生（化名，后文均以張先生稱呼）購置的是建筑面積400平米的五層別墅（包括地下室）。購房之前一直采用的傳統的方式取暖，購置新房的張先生就想要安裝一套舒適的采暖系統。

張先生一些朋友的房子的采暖系統都是由我公司（祝融舒適環境）安裝的，且使用效果非常不錯，在朋友的推薦下，張先生撥打了我公司的咨詢電話，與我公司的技術人員深入交談。在了解張先生的需求和查看了業主所在的別墅戶型圖及施工現場之后，公司的設計專員為張先生設計了一套集中央空調、地暖、中央新風、中央凈水技術的地源熱泵舒適家居系統方案。在看了方案并對公司進行了實地考察時候，他對我公司（祝融舒適環境）的一站式服務非常滿意，尤其是售后服務讓其多了一絲放心，便決定與公司簽訂合同。

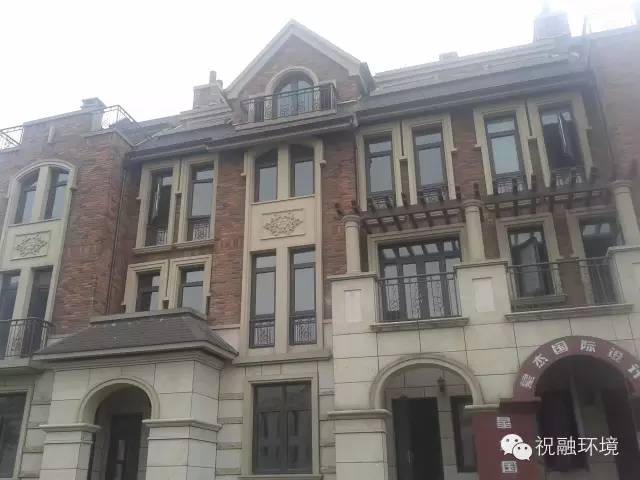

圖為玉榕莊別墅外景圖

業主：張先生

樓盤地址：杭州余杭區

戶型面積：400平米

使用人數：3人

安裝類型：地源熱泵+中央空調+地暖+中央新風+中央凈水

玉榕莊別墅·方案設計

中央空調系統：空調使用面積為309㎡，配置中央空調水系統機組，主機是一臺美國特靈HWWD30的三位一體機，室內機選用日本新晃的風機盤管共十五臺，公司自制MATRIX流量模塊（臥式離心泵、膨脹罐、流量控制器等共同組成）。

中央采暖系統：地暖采用全屋鋪設，采暖面積340㎡，采用喬治費歇爾的PE-RT地暖管，德國曼瑞德的溫控器、分集水器和熱電閥。

中央新風系統：新風面積340㎡，配置日本松下FY-E15DF1A全然交換新風機四臺，FY-E25DF1A全熱交換新風機一臺，風口共24個，為12個新風口和12個回風口，24小時源源不斷地向室內輸送新鮮空氣。

中央凈水系統：全屋水處理系統，配置BFSI-100（美國3M）前置反沖洗過濾器一個，WTSI-CTS100（美國3M）中央凈水機一臺,有效捍衛了用戶的飲水安全。

玉榕莊別墅·施工現場

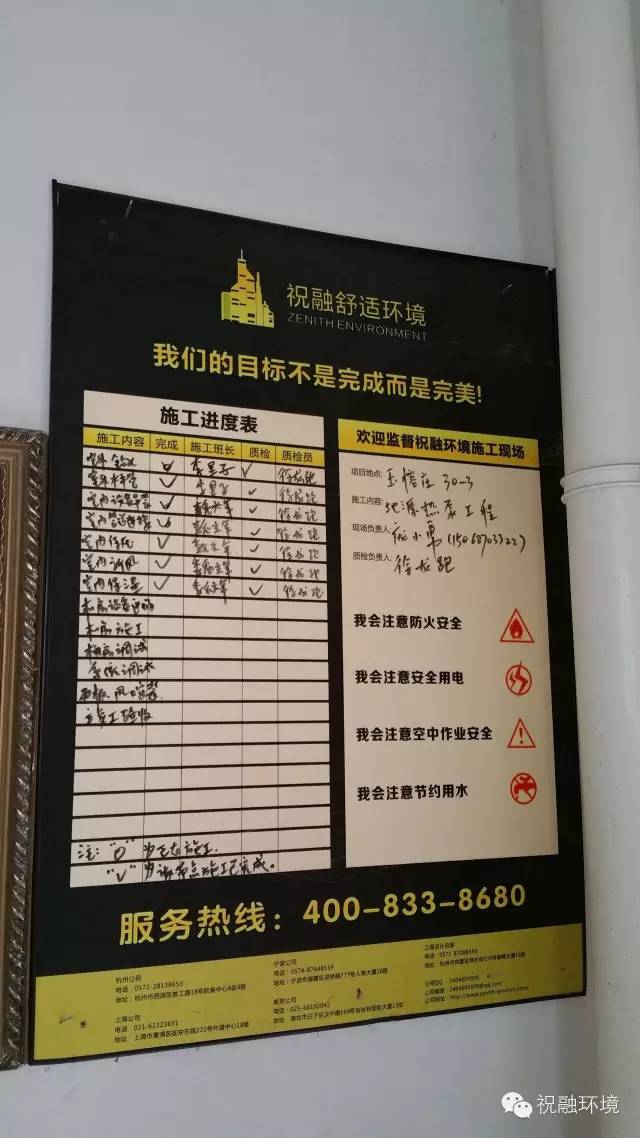

圖為我們公司施工展板

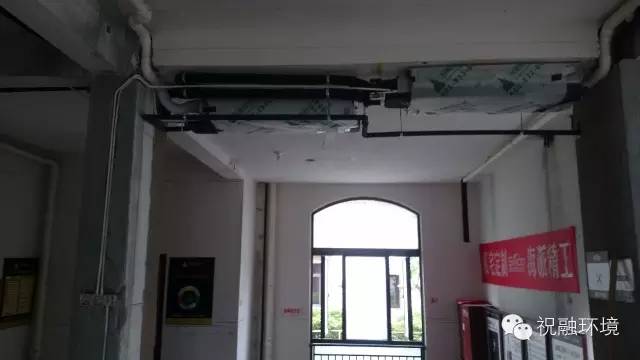

圖為我公司已安裝好的室內風機

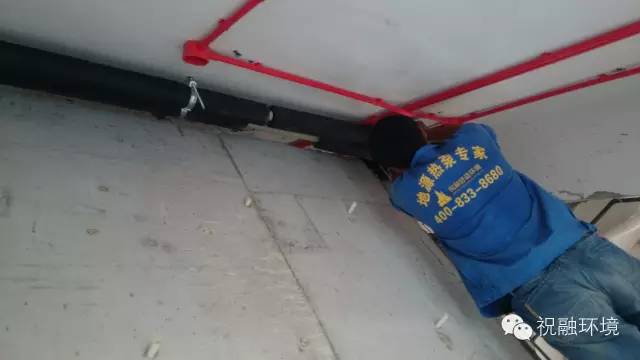

圖為我公司施工人員正在給管道保溫

室內吊裝及管道保溫，注意事項為：

1.保溫需要在所有管道中無任何遺漏；

2.管道連接完務必做通水試驗并試壓；

3.管道壓測測試6公斤以上；

4.設備務必做成品保護措施。

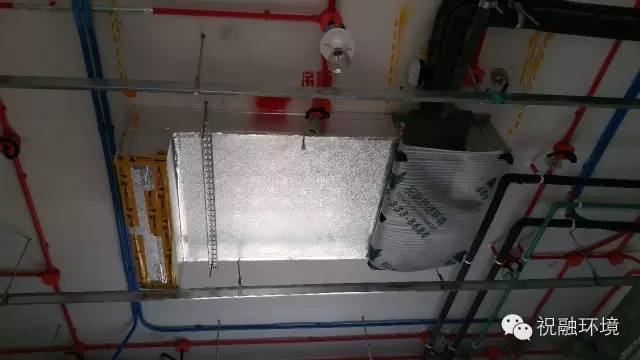

圖為我公司安裝的新風機

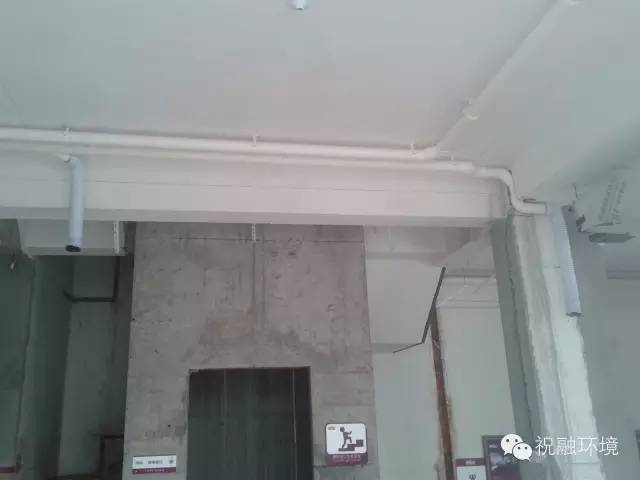

圖為我公司安裝的新風管道，新風管全部采用PVC管

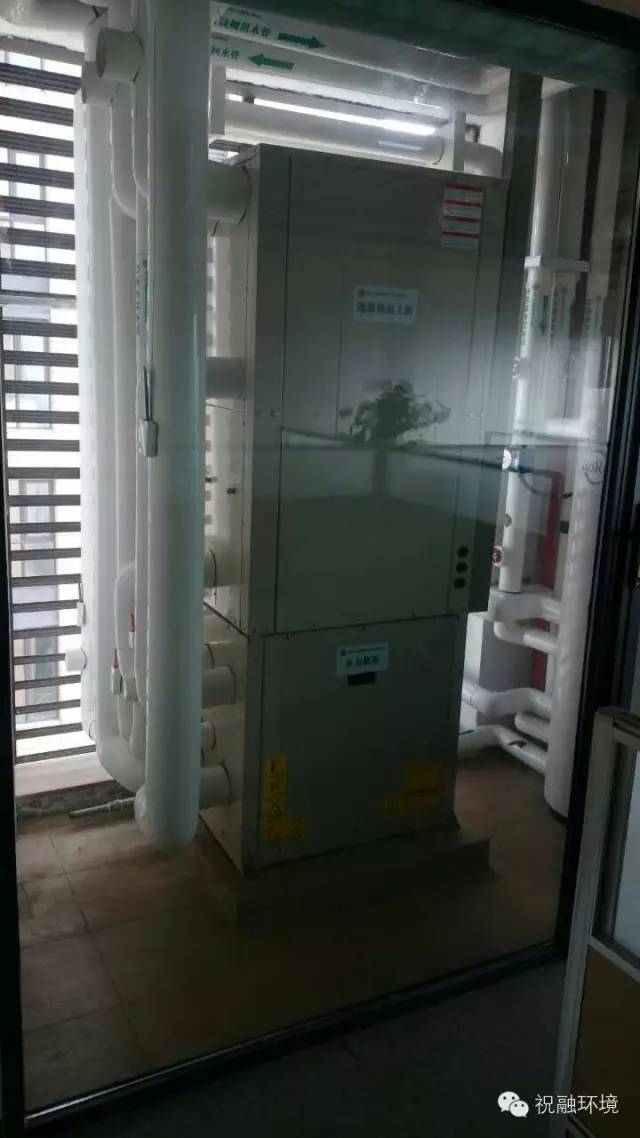

機房圖

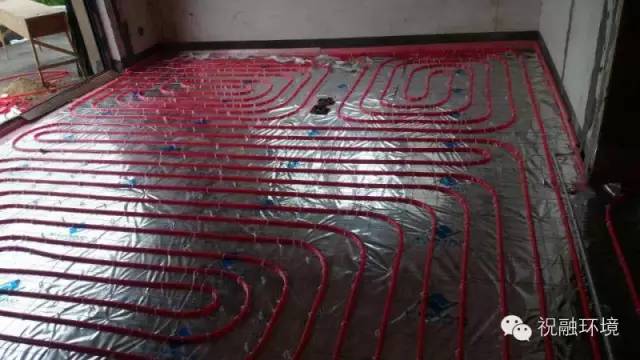

圖為我公司鋪設完成的PE-RT地暖管（地暖管間距保持在15CM，均勻鋪設，保證散熱均勻）

地暖鋪設注意事項

地暖鋪設前：

務必先做好防水、養水處理

所敷設的地熱部分的地面必須進行平整處理

清除地面的垃圾和其他無關建筑材料

所有水電管線安裝完畢，確保地暖安裝后在地面上不會鑿洞

地暖鋪設后：

管道鋪設完工后，用豆石混凝土敷設于地熱管上，豆石混凝土實際厚度高于地熱管2-3cm，并找平。

不定期對其壓力進行觀測。

衛生間淋浴房需鋪設地暖，在鋪設前需要在衛生間做防水層；鋪設完并用豆石混凝土蓄熱層回填后，在蓄熱層上面再次做防水層。

地暖系統不同于空調，其采暖舒適節能，它是通過由下而上的散熱方式來對房間進行加熱，進而達到采暖的目的，這種采暖方式符合中醫“溫足涼頂”的理念，有利于人體的健康。
